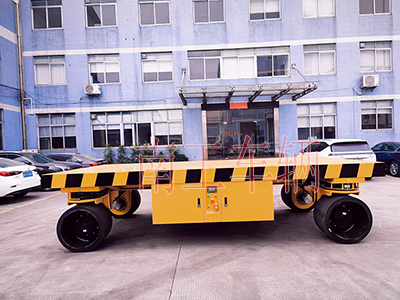

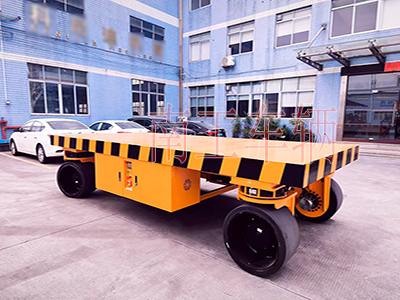

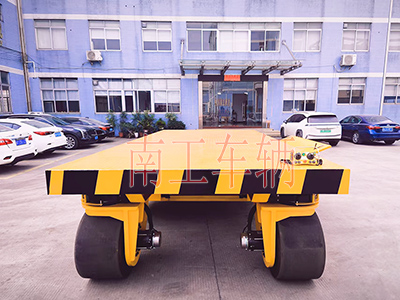

20噸無軌電動平板車 重型電動工具拖車

品牌：南工，型號：NG20-50/24,臺面尺寸：5*2.4米，載重：20噸，凈重：5192KG,顏色：黃色；

20噸無軌電動平板車 重型電動工具拖車詳細參數：（具體以雙方確認的方案為準）

1、拖車用途，拖車底盤設計用途為廠內貨物轉運，需轉運物品外形主要為長條形鋼結構，最大重量約為20噸。單次轉運距離越150米，每天往返約20次。因場地條件因素，底配設計四向行走功能及原地調頭等功能。

2、結構設計；車體主梁采用25號型鋼，框架采用14號型鋼與鈑金焊接，板面鋪5mm花紋板。整車外形尺寸長度為5米, 寬度2.4米,高度約1.2米。

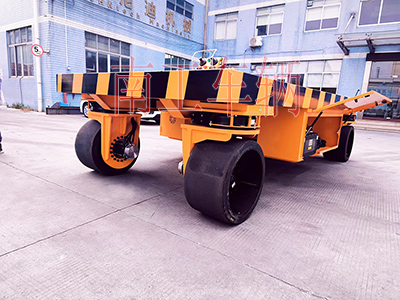

3、底盤配置；此車轉向機構采用四組回轉支撐，轉向角度為左右各180度。行走方面采用4套驅動輪組，輪組分布方式前2后2。輪胎采用4條28x16x22實心橡膠輪胎，單輪最大承載6980KG。時速約0-5KM/H。

4、動力配置，行走動力采用4套驅動輪組，驅動設計外置式減速機，減速機由4臺5.6KW行走電機驅動。轉向采用4組二級減速機構配1KW伺服電機。

5、動力源采用1組72V 200AH鋰電池,充電器采用72V 100A快速充電器，充電時間約1-2小時。

6、操作配置；此車操作方式為電動遙控，按鈕遙控控制器；功能包括啟動急停，電動正反轉行走切換模式、前進與后退、左右轉向(180度)橫向行走；遙控器操控距離50米。

7、外觀配置；車體兩側下方設計電池箱、電控箱。 車體顏色為工程黃，四周?chē)姾谏緱l紋。

20噸無軌電動平板車 重型電動工具拖車南工車輛長期非標訂制，本電動車用于廠區內周轉，具有動力強勁，控制精準，運行平穩，維護方便等特點。本款拖車四輪帶轉盤可橫移豎移原地轉圈等功能。
